昨天文章写得不好，写完有童鞋感觉像毛线一样，一乱麻。

自己看了也有这种感觉，其实并不复杂的东西被自己混乱的逻辑讲得特别神奇，很多时候，神奇这种词语只是垃圾这个词的礼貌用法。

这世界只应该有一种分类法，我懂得的，和我不明白的。




首先定义一点：此处所说的图是计算机算法中所指的由结点(node)和边(edge)所组成的图(graph)，非普通日常用语。




作图算法其本意就是用来作图，那么首先应该区分好看的图和不好看的图，程序员思维比较简单，认识比较粗暴，所以有定义一：

• 好看的图：好看的图中的边的长度应该大致相等，而且边应该尽量少地交叉。


一个示例如下：

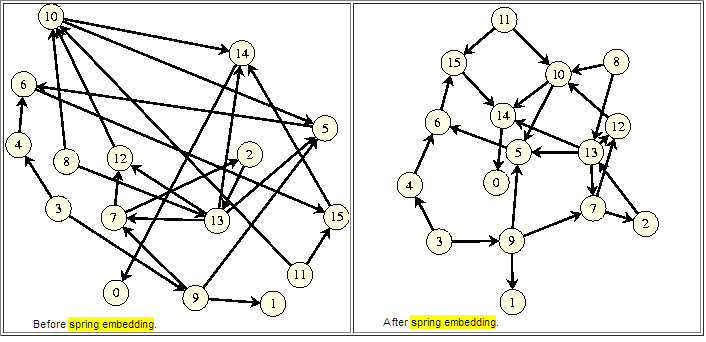

在使用spring embedding之前的图，和之后的图.

原图网址http://www.leda-tutorial.org/en/unofficial/ch05s03s08.html




如前所示，我们的想法是：

1. 对于每个结点，计算与其他结点的距离，并将这个距离与弹簧的理想距离加权比较，从而得到这个结点的能量值

2. 对整个图中的所有结点求值。

3. 将所有结点的值求和。

4. 对这个和进行优化，逐步通过改变边的长度来最小化能量函数。





可以参照这四步来理解这个公式，将这个公式用程序的方式写出来，大体应该是这个样子

Energy=0

For i in range(1, len(v)-1):

For j in range(i+1, len(v)):

Dis=ExculidentDist(X[i]-X[j])**2

CompDis=(Dis-L[i][j])**2

Energy+=K[i][j]*CompDis




而Kij与Lij是有关系的，如前所述Kij=R/(Lij*Lij)，所以在整个式子中，关键的两个参数是R与Lij的选取。

Lij是弹簧的理想状态，可以由图论来计算得出，其大致思路就是将一个区域按照面积平列划分为N个结点，然后把每个结点放在一个区域的中心，那么相邻两个结点的长度就是Lij。（这个听起来很像是拓扑学的东东。。。）




这个想法背后的意思其实是一自组织的观念，当面对一个复杂问题时，如果无法下手，仍然像之前谈神经网络的文章一样，从最简单的单元开始，定义好单元的行为，然后从简单到复杂地进行模拟。

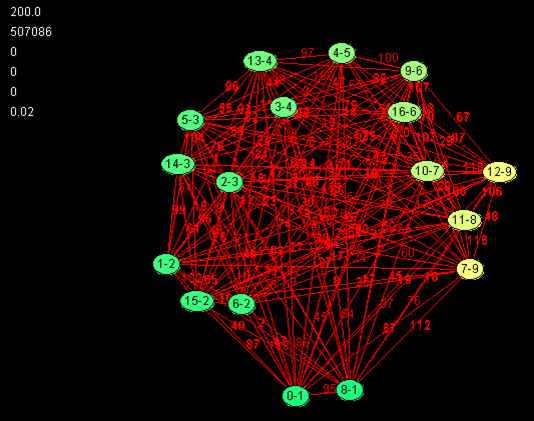

如果把这里的每个结点都看做一个人，那么

完整地演示，参见http://iv.slis.indiana.edu/sw/spring.html#Description

此网址需要安装java.







每条边就可以是人与人之间的相互关系，人在不同社会网络中的相互拉扯，从而定位到最好的位置，也正像这种做图算法对一个结点从混乱到稳定态的模拟。




明天对这个前述的公式进行些简单的扮演，看看能否推出胡克定律的形式。
